Puolustussektorin tuotteet heräsivät henkiin
3D-tulostettuina pienoismalleina
Miten esitellä massiivisia, monimutkaisia puolustussektorin konttiratkaisuja messuilla, myyntitilanteissa tai yrityksen toimitiloissa? Täysikokoinen kontti ei mahdu messupöydälle, eivätkä tekniset piirustukset aina vakuuta.
Kotimainen puolustusteollisuuden pioneeri Conlog Oy ratkaisi tämän haasteen kanssamme.
Toteutimme heille sarjan huipputarkkoja pienoismalleja, jotka toimivat nyt yrityksen myynnin ja markkinoinnin keihäänkärkinä.
Saimme toteuttaa Conlogille projektin, jossa heidän puolustusvoimien tarpeisiin suunnitelluista konttiratkaisuista valmistettiin tarkat pienoismallit.

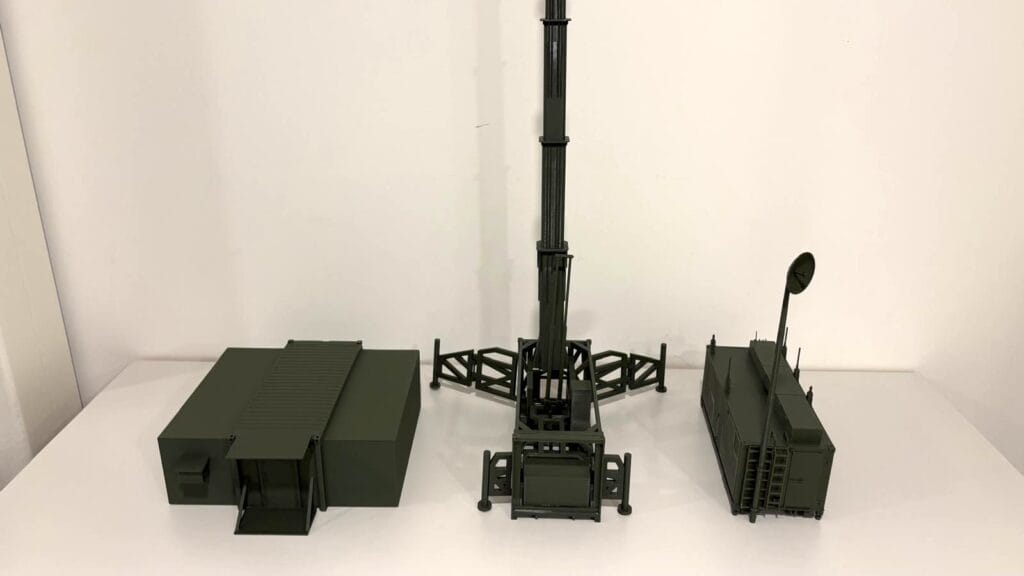

Yhteensä olemme valmistaneet Conlogille jo neljä täydellistä pienoismallisarjaa, joista jokainen sisältää kolme erilaista konttiratkaisua.
Haaste: Raskaasta kalustosta helposti liikuteltavaksi myyntivaltiksi
Conlog Oy tunnetaan erityisesti Puolustusvoimien tarpeisiin suunnitelluista, huipputeknisistä konttiratkaisuista. Yhteen tuotesarjaan kuuluu kolme erilaista konttia, joiden yksityiskohdat ja rakenteet ovat erittäin monimutkaisia.
Pienoismallien tavoite oli selkeä:
- Messukäyttö ja esittelyt: Helposti mukana kuljetettavat, mutta näyttävät mallit kotimaisille ja kansainvälisille messuille.
- Myynnin tuki: Visuaalinen ja konkreettinen työkalu, joka auttaa asiakasta hahmottamaan kokonaisuuden sekunneissa.
- Edustustilat: Korkealaatuiset mallit näyttävästi esille Conlogin omiin toimipisteisiin.
Prosessi: 3D-mallista valmiiksi pienoismalliksi
Conlogilla oli tuotteistaan olemassa olevat 3D-mallit, mutta niitä ei voitu 3D-tulostaa sellaisenaan. Teolliset 3D-mallit on harvoin suunniteltu suoraan tulostettaviksi. Pienoismallien tekeminen vaatii lähes poikkeuksetta alkuperäisten mallien muokkaamista ja optimointia.
Työvaiheet:
1. Mittakaavan muuttaminen ja tuotteiden osiin jako. Alkuperäiset 3D-mallit pienennettiin haluttuun mittakaavaan ja jaettiin osiin.
2. Yksityiskohtien optimointi ja tukirakenteet. Ohuet rakenteet muokattiin
3D-tulostettaviksi ja tukirakenteiden paikat suunniteltiin etukäteen, sillä ilmaan ei voi tulostaa. Periaatteessa kontit olisi voitu tulostaa yhtenä kappaleenakin, mutta se olisi vaatinut valtavan määrän tukimateriaalia (supportteja). Tukimateriaalin käyttö heikentää valmiin tuotteen pinnanlaatua kohdista, joihin tuki osuu.
3. Materiaalivalinta ja tuotteen väri. Pienoismallit ovat sisäkäytössä, joten materiaaliksi valittiin FiloAlfan armeijan vihreä PLA. Oikea sävy poisti maalaustarpeen, tuotteet saatiin suoraan tulostimesta alkuperäistä vastaavalla värillä.
4. Tulostus ja jälkikäsittely. Pienoismallit 3D-tulostus tehtiin Bambu Lab H2D -tulostimilla. Tulostuksen jälkeen osat puhdistettiin, viimeisteltiin ja koottiin tarkasti yhteen liimaamalla.

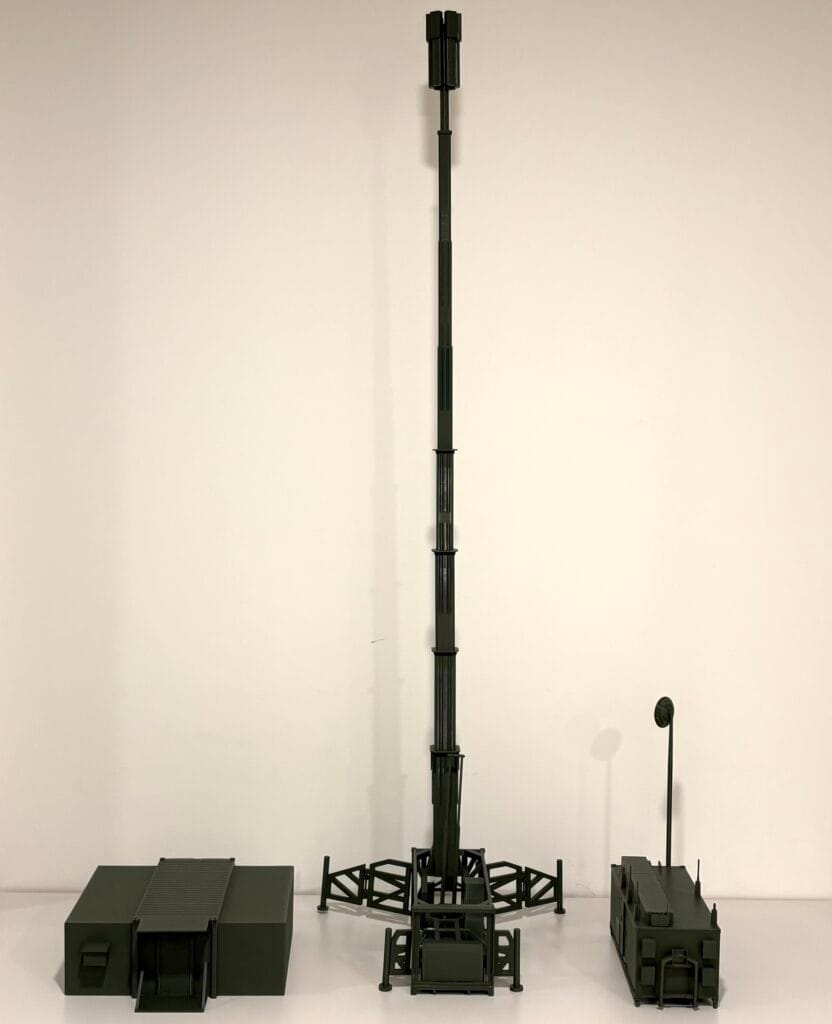

Erityishaasteena: korkealle kohoavat antennit
Yksi projektin vaativimmista vaiheista oli konttien päällä olevat tiedusteluantennit. Aidossa tuotteessa antennit nousevat ja laskevat nappia painamalla, joka on olennainen osa niiden toimintaa vihollistiedustelussa.
Pienoiskoossa antennit ovat erittäin korkeita ja kapenevat ylöspäin, mikä tekee 3D-tulostuksesta erityisen haastavaa. Muokkasimme antennien rakenteet niin, että ne pystyttiin tulostamaan ja kokoonpanemaan onnistuneesti, ilman että niiden visuaalinen ilme kärsi.
Yhteistyö puolustussektorin kanssa
Yhteistyö puolustussektorin yritysten kanssa vaatii äärimmäistä tarkkuutta ja luottamusta. Tämä projekti oli meille erityisen merkityksellinen, puolustusalalle on tunnetusti vaikea päästä toimittajaksi.
Tuotantoprosessimme on suunniteltu kaksikäyttöteknologialle (dual-use) soveltuvaksi. Pystymme tarjoamaan puolustussektorille:
- tarkat pienoismallit myynnin ja markkinoinnin tueksi
- toiminnalliset prototyypit tuotekehitykseen
- valmiit lopputuotteet ja komponentit
Asiakas oli lopputulokseen erittäin tyytyväinen.
Mallit ovat olleet käytössä messuilla sekä myynnin ja markkinoinnin tehtävissä.
3D-tulostus on vasta puoli prosessia
Conlogin projekti osoittaa, että onnistunut pienoismalli vaatii paljon enemmän kuin pelkän 3D-tulostimen käynnistämisen. Suurin työ tehdään 3D-mallien optimoinnissa ja muokkaamisessa ennen tulostusta.
Jos 3D-malli on olemassa, se on hyvä lähtökohta, mutta lähes aina se vaatii muokkaamista, ennen kuin siitä saadaan laadukas pienoismalli.
Tarvitsetko tuotteestasi pienoismallin tai prototyypin?
Onko sinulla tuote, joka on liian suuri, painava tai monimutkainen helposti liikuteltavaksi?
3D-tulostettu pienoismalli on kustannustehokas, kestävä ja näyttävä tapa tuoda tuotteesi asiakkaan eteen missä ja milloin tahansa.
Vai tarvitsetko prototyypin 3D-mallista tai idean pohjalta?
Ota yhteyttä ja tehdään teille laadukkaan pienoismallit ja prototyypit 3D-tulostamalla.
Aliner3D – 3D-tulostuspalvelut yrityksille Oulussa.
